Горизонтальные сепараторы имеют ряд преимуществ перед вертикальными: большую пропускную способность и более высокий эффект сепарации. Принцип работы горизонтальных сепараторов аналогичен вертикальным. Но за счет того, что в горизонтальных сепараторах капли жидкости падают перпендикулярно к потоку газа, а не навстречу ему, как в вертикальных сепараторах, горизонтальные сепараторы имеют большую пропускную способность.
Для повышения эффективности процесса сепарации в горизонтальных сепараторах используют гидроциклонные устройства и предварительный отбор газа перед входом в сепаратор через вилку (2). В гидроциклоне входящий газожидкостный поток приводится во вращательное движение. Капли нефти как более тяжелые под давлением центробежной силы отбрасываются на стенки трубы, а газовая струя перемещается в корпусе сепаратора.
Горизонтальный сепаратор с предварительным отбором газа отличается тем, что нефтегазовая смесь вводится в корпус сепаратора по наклонным участкам трубопровода. Уклон входного трубопровода небольшой и составляет 10 - 15 градусов. При подъеме и последующем спуске по входному трубопроводу происходит разделение жидкости и газа на вилке (2). Затем газ по газоотводящим трубкам отводится к каплеулавливателю (3), часть капель воды оседает на жалюзийных насадках (4) и стекают в сам сепаратор. После этого газ направляется в газовод, вместе с газом, отделенным в корпусе сепаратора, направляется на ГПЗ через выход (5). Для более интенсивного выделения растворённого газа, нефть направляют тонким слоем по наклонным плоскостям – полкам (10). Очищенная нефть накапливается в нижней части сепаратора и выводится, также как и в случаи с вертикальным сепаратором, при определённом положении поплавка (8) под действием давления газа. Далее нефть поступает на УПН через линию (11).

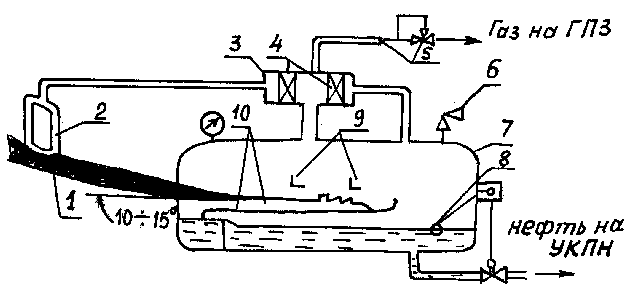

Рисунок - вертикальный сепаратор
Основные элементы горизонтального сепаратора: 1 – входной трубопровод; 2 – вилка для предварительного отбора газа; 3 – каплеуловитель (сепаратор газа); 4 – жалюзийные насадки; 5 – газопровод с регулятором давления; 6 – предохранительный клапан; 7 – корпус сепаратора; 8 – поплавок; 9 – пеногасители; 10 – наклонные полки.
