Работа одноколонной установки аналогично работе одной из колонн предыдущего устройства.

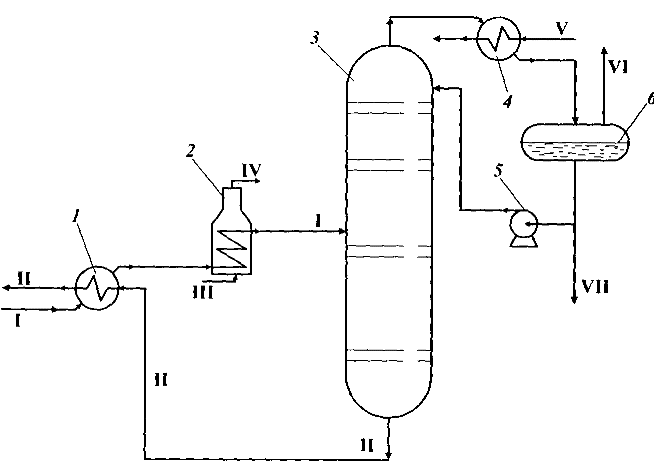

Рисунок – Одноколонная установка стабилизации
Нестабильная (сырая) нефть (I) предварительно подогревается в теплообменнике (1) потоком уходящей с установки стабильной нефти (II). Затем нефть дополнительно нагревают в печи (2). Нагретая нефть поступает через линию (1) в колонну стабилизатор (3). Легкие углеводороды, выходящие с верха колонны, конденсируются в холодильнике (4) и собираются в емкости (6), откуда частично поступают на ГПЗ (VIII). Часть сниженного газа поступает через насос (5) в верхнюю часть колонны и используется как орошение для снижения потерь легких углеводородов. Стабильная нефть (II) из колонны (3) проходит теплообменник (1), где отдает тепло поступающей на установку сырой нефти (I), и направляется на НПЗ.
Основные элементы: 1 – теплообменник; 2 – печь; 3 – ректификационная колонна; 4 – холодильник; 5 – насос; 6 – емкость.
Входы и выходы установки: I – нефть сырая; II – стабильная нефть; III – топливный газ; IV – дымовые газы; V – вода; VI – газ стабилизации; VII – сжиженый газ.
